電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用?！⊥苿悠饔蓛刹糠纸M成，驅動電動機及器身(離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。接下來就仔細給大家講解一下這方面的知識。

　　一、概述

　　Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動(<90°)裝置(機構)及夾緊裝置的驅動控制。

　　二、設計特點

　　外殼為鑄造鋁合金、重量輕，外形美觀;

　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長;

　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;

　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長;

　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍;

　　Ed系列全部密封件和軸承采用*產品，密封可靠，壽命長;

　　Ed系列緊固件為不銹鋼材質，美觀耐用。

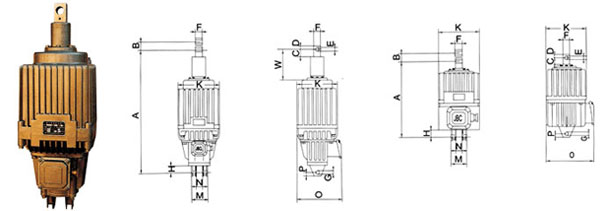

　　三、安裝方式的選擇

　　垂直安裝：活塞桿連接塊朝上;

　　水平安裝和中間任意位置：主參數標牌朝上;

　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米;

　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。

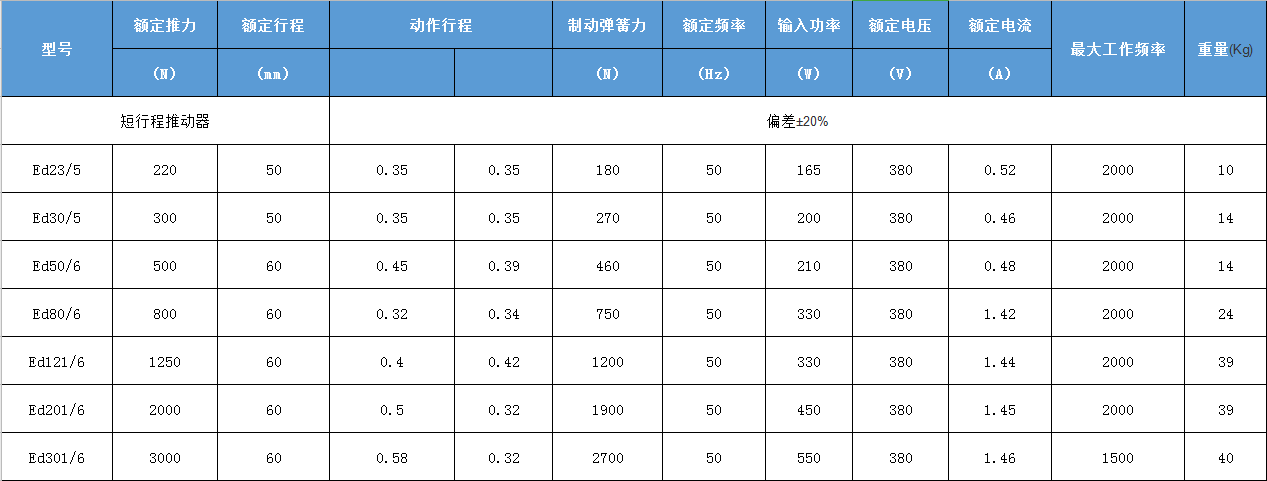

　　主要技術參數
