電力液壓塊式制動器YWZB主要擺動鉸點均設有自潤滑軸承，傳動效率高，在使用中無須潤滑;主要性能*可靠，制動平穩，動作頻率高。制動器彈簧布置在彈簧管內，并在一側設有制動力矩標尺，調整方便直觀;無石棉制動襯墊與制動瓦采用卡裝插入式，*可靠，更換方便、快捷。

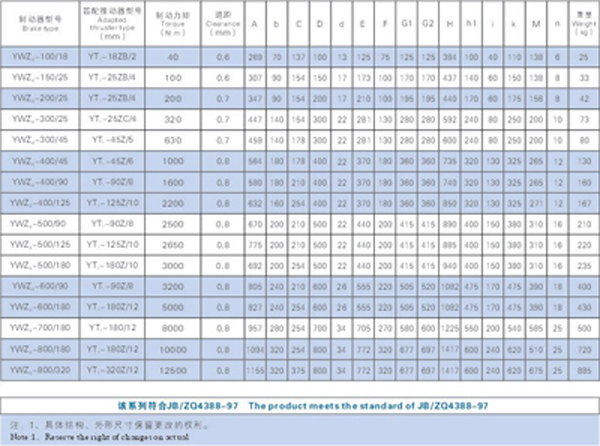

　　技術數據、外形尺寸表

　　塊式制動器有外抱式和內張式兩種：

　　①外抱塊式制動器：它按操縱裝置行程的長短又分為短行程塊式制動器和長行程塊式制動器。短行程塊式制動器的磁鐵直接裝在制動臂上。工作時，動鐵芯繞銷軸轉動實現松閘，磁鐵斷電時靠主彈簧緊閘。這種制動器結構緊湊，緊閘和松閘動作快，但沖擊力大。長行程塊式制動器可以通過制動杠桿系統產生大的松閘力,但制動動作慢，適于大型制動器。

　?、趦?nèi)張塊式制動器：制動塊位于制動輪的內部,通過踏板、拉桿和凸塊使制動塊張開,壓緊制動輪內面而緊閘，松開踏板則彈簧拉回制動塊而松閘。這種制動器也可用液壓或氣壓等操縱，內張式塊式制動器結構緊湊,防塵性好,可用于安裝空間受*的場合，廣泛用于各種車輛。

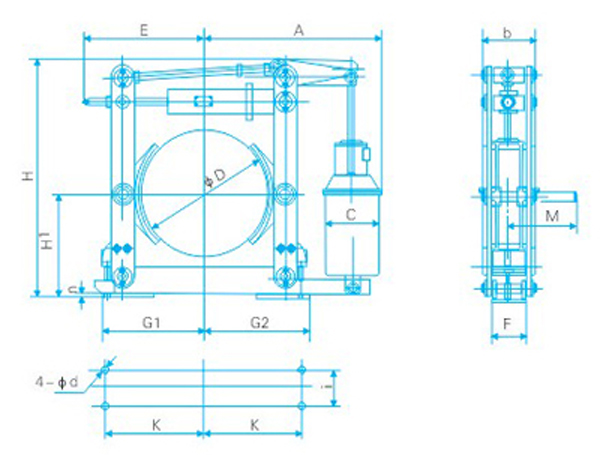

　　外形尺寸

　　電力液壓塊式制動器的功能作用：

　　制動器是具有使運動部件(或運動機械)減速、停止或保持停止?fàn)顟B(tài)等功能的裝置。是使機械中的運動件停止或減速的機械零件。俗稱剎車、閘。制動器主要由制架、制動件和操縱裝置等組成。有些制動器還裝有制動件間隙的自動調整裝置。為了減小制動力矩和結構尺寸，制動器通常裝在設備的高速軸上，但對*性要求較高的大型設備(如礦井提升機、電梯等)則應裝在靠近設備工作部分的低速軸上。
